Produktdetails:
|
Produktname: | LWL - Kabel mit Energiedrähte hybridem Kabel | Anwendung: | Luftrohr-Rohrleitung |
---|---|---|---|
Faseranzahl: | 2-288 Kern | Jacke: | Schwarzes MDPE |
Struktur: | Multi loses Rohr | Kabelart: | Gepanzert |
Paket: | 2km/roll | Gepanzert: | Gewölbtes Stahlband |
Markieren: | 288cores hybrider Lichtwellenleiter 2km/Roll,Lichtwellenleiter 2km/Roll der Rohrleitungs-288core,Gepanzerter hybrider Lichtwellenleiter |

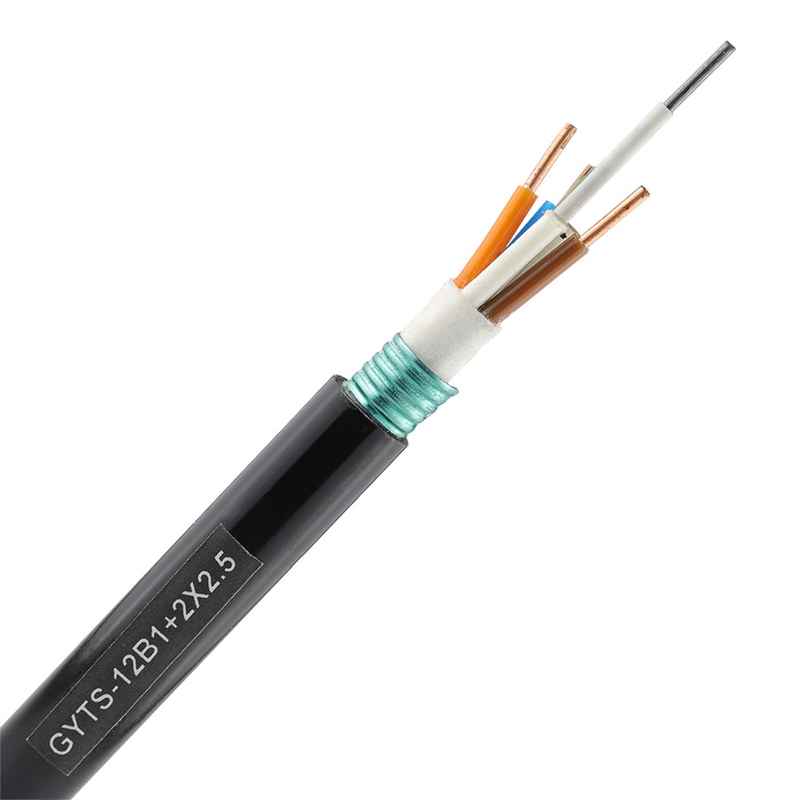

Hybrider optischer und elektrischer Lichtwellenleiter mit gewölbter Stahlband-Rüstung
Hybrider Lichtwellenleiter mit Energiedrähten, der in einem LWL - Kabel des einzelnen Kabels und in einem Energiedraht in einem Bündel bedeutet. Er liefert nicht nur Faseroptikdatenübertragung, auch die gleiche Zeit kann das Ziel für Stromversorgung erzielen. Hybrides Kabel, ein einzelnes Kabel, die Gesamtkosten und die Vorbereitungs- und Anlaufzeit für Installation deshalb verringernd.

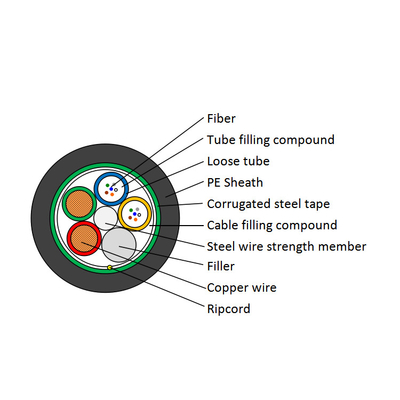

Kabel-Struktur:

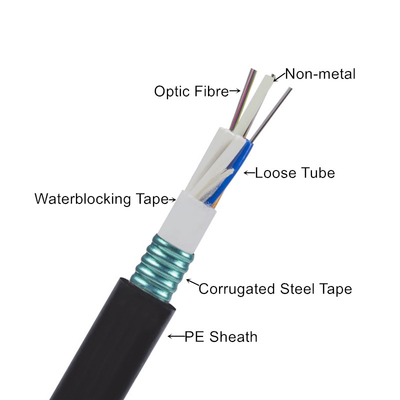

Die Glasfasern werden in den losen Rohren untergebracht, die vom Hochmodulplastik hergestellt werden und mit Rohrfüllmasse gefüllt. In der Mitte des Kabels ist ein metallisches Stärkemitglied. Die Rohre und die Kupferdrähte (von erforderlichen Spezifikationen) werden um das zentrale Stärkemitglied angeschwemmt, um eine Kabelseele zu bilden. Der Kern wird mit Kabelfüllmasse und gepanzert mit gewölbtem Stahlband gefüllt. Dann wird eine PET-Hülle verdrängt.
Faserkernzahl und Faserart:
Die Anzahl von Faserkernen kann von 2 bis 144 vorgewählt werden.
Es gibt die folgenden Wahlen aus optischen Fasern:
1, Monomode- G.652.D aus optischen Fasern (oder G.652.B), G.655;
2, 50/125μm in mehreren Betriebsarten aus optischen Fasern oder 62.5/125μm, OM1 OM2 OM3 OM4 optional.
Sie können beschließen, hybride Faser entsprechend der tatsächlichen Situation, wie dem hybriden Gebrauch der Faser G.652.D und G.655 zu benutzen.
Anwendung:
1: Sicherheit Camereas
2: Optische Netz-Anschlüsse
3: Nottelefone
4: Wi-FiZugangspunkte
5: Niedriges stateion
Technische Spezifikation Faserdes optik-/kupfernen hybriden LWL - Kabels | |||||||
Kabel-Art | Faseranzahlen | Kabel-Durchmesser (Millimeter) | Gewicht (kg/km) | Dehnfestigkeit (N) | Zerstampfungs-Widerstand (N/100mm | ||
Zeitdauer | Kurzfristig | Zeitdauer | Kurzfristig | ||||
GDTS-2~24 2×1.5 | 2--24 | 11,2 | 132 | 600 | 1500 | 300 | 1000 |
GDTS-2~24 2×2.5 | 2--24 | 12,3 | 164 | 600 | 1500 | 300 | 1000 |
GDTS-2-24 2×4.0 | 2--24 | 13,4 | 212 | 600 | 1500 | 300 | 1000 |
GDTS-2~24 2×5.0 | 2--24 | 14,6 | 258 | 600 | 1500 | 300 | 1000 |
GDTS-2~24 2×6.0 | 2--24 | 15,4 | 287 | 600 | 1500 | 300 | 1000 |
GDTS-2~24 2×8.0 | 2--24 | 16,5 | 350 | 600 | 1500 | 300 | 1000 |
Anmerkungen:
1.2*1.5/2*2.5/2*4.0/2*6.0 ist die Zahl der Spezifikation des Leiters.
Spezifikation des Leiters 2.Different kann, wie erforderlich zu machen sein.
Spezifikation der Faser 3.Different kann, wie erforderlich zu machen sein.
Kabelmantelmarkierung | ||||||||||
XXXOFC 2021 INSPEKTION XXXXM GDTS-XXCORE | ||||||||||
XXXOFC | die Marke der Fertigung, (als Kundenauftrag) | |||||||||
2021 | Fertigungsjahr | |||||||||
GDTS | Kabelart | |||||||||
XXXXM | Kennzeichen für Meter |
Einzelteil | Parameter | |
Fiber-G652D | Dämpfungskonstante | 1310nm dB/km ≤0.4 |
1550nm dB/km ≤0.3 | ||
Außenmantel | Material | MDPE |
Farbe | Schwarz | |
Min. Biegungsradius | Statisch | 10mal verkabeln Durchmesser |
Dynamisch | 20mal verkabeln Durchmesser | |
Wiederholen des Verbiegens | Last: 150N; Zahl von Zyklen: 30 keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. | |
Dehnbare Leistung | Kurzfristig | 1500N der Zusatz attention≤0.1dB, Faserbelastung ≤0.15% |
Zerstampfung | Kurzfristig | 1000N/100mm der Zusatz attention≤0.1dB |
Drehung | Last: 150N; Zahl von Zyklen: 10; Torsionswinkel: ±180° keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. | |
Auswirkung | Auswirkungsenergie: 450g×1m; Radius des Hammerkopfes: 12.5mm; Zahl der Auswirkung: 5 keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. |
Parameter der Einmodenfaser: | |||
Einzelteile | Beschreibung | ||
G.652.D | G.655 | ||
Verminderung (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
(Nach Kabel) | 1550nm | ≤0.22 | ≤0.25 |
KabelGrenzwellenlänge (Millimeter) | ≤1260 | ≤1450 | |
Null-Streuungswellenlänge (Millimeter) | 1300~1324 | ≤1520 | |
Null-Streuungssteigung ([ps/(nm2·Kilometer)]) | ≤0.092 | --- | |
Streuungssteigung (1550nm) ([ps/(nm2·Kilometer)]) | --- | ≤0.0084 | |
1310nm Felddurchmesser (μm) | 8.7~9.5 | --- | |
1550nm Felddurchmesser (μm) | 9.8~10.8 | 9.1~10.1 | |
Kern/plattierte Exzentrizität (μm) | ≤0.6 | ≤0.6 | |
Manteldurchmesser (μm) | 125±0.7 | 125±0.7 | |
Umhüllungsnichtkreisförmigkeit (%) | ≤1.0 | ≤1.0 | |
Beschichtender Primärdurchmesser (μm) | 235~250 | 235~250 | |
(Vor gefärbt werden) | |||
Abnahmeprüfungsniveau (kpsi) | ≥100 | ≥100 | |
Atttenuation mit verbiegendem Verlust (DB) | @1550nm, 25 Millimeter-Radius, 100 Drehungen | ≤0.05 | ≤0.05 |
@1550nm, 16 Millimeter-Radius, 1 Drehung | ≤0.05 | ≤0.05 |
Verminderung und Bandbreite Glasfaser der in mehreren Betriebsarten: | |||||||
Faserart | Verminderung 850/1300nm (20℃) (nach Kabel) | Über fi lled modale Bandbreite | Effektive modale Bandbreite | Anwendungsstützabstand auf (an 850nm) | |||
Typischer Wert | Maximalwert | 850/1300nm | 850nm | 40GBASE-SR4/100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
Einheit | dB/Km | dB/Km | MHz.Km | MHz.Km | m | m | m |
50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
