Produktdetails:
|
Produktname: | Ug GYFTY53-Lichtwellenleiter | Anwendung: | untertägigesdirektes begraben |
---|---|---|---|
Zahl von Leitern: | 144 Kerne | Art: | 2 4 6 8 12 24 48 96 Lichtwellenleiter mit 144 Kernen |
Farbe: | Schwärzen Sie oder fertigen Sie besonders an | Jacke: | PET |
Kabelart: | loser direkter begrabener Lichtwellenleiter des Rohrs GYFTY53 der Standardmitte | ||
Markieren: | Begrabener Lichtwellenleiter GYFTY53,Faseroptikuntertagekabel GYFTY53,144cores GYFTY53 Direkter begrabener Lichtwellenleiter |

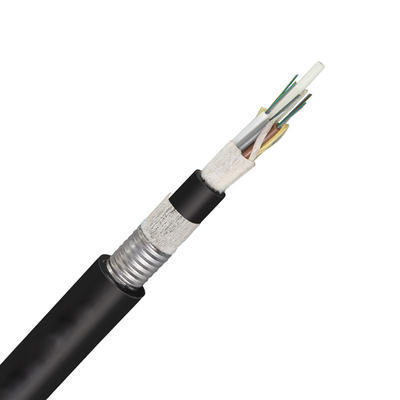

Untertägiger direkter Beerdigungs-Lichtwellenleiter GYFTY53 mit 12 Kerne ug
Der untertägige direkte begrabene Lichtwellenleiter GYFTY53 sind entworfen, um hohe Faseranzahlen mit der Flexibilität und der Vielseitigkeit zu versehen, die für heutiges die meisten fordernden Installationen erfordert wird, einschließlich direktes begraben. Mit Faseranzahlen bis 288 und SZ-Strangentwürfe.
Im Kabel GYFTY53 werden Monomode-/Multimodefasern in den losen Rohren, die Rohre werden gefüllt mit Wasser in Position gebracht, das Füllmasse blockiert. Rohre und Füller werden um das Stärkemitglied in eine Kreiskabelseele angeschwemmt. Dann wird das Kabel mit einer PET-Hülle abgeschlossen. Welches mit der Füllmasse gefüllt wird, um sie zu schützen. Nachdem PSP über der inneren Hülle angewendet ist, wird das Kabel mit einer äußeren Hülle des PET abgeschlossen.
Anwendung:
1. direkte Beerdigung
2. Untergrund
3. Rückgrats-Internet
Eigenschaften:
Ausgezeichnete mechanische und Temperaturleistung garantiert durch die genaue überschüssige Faserlänge
Kritischer Schutz zu den Fasern,
Ausgezeichneter Zerstampfungswiderstand und -flexibilität
Die folgenden Maßnahmen werden, das Wasser sicherzustellen ergriffen, das Leistung des Kabels blockiert:
- Einzelner Stahldraht benutzt als das zentrale Stärkemitglied
- Spezielle wasser-blockierende Füllmasse im losen Rohr.
PSP-Feuchtigkeitssperre
- Kabelseelefüllung 100% und wasser-blockieren Material.
Kabelart | Trommel | ||||
Höhe (Millimeter) | Breite (Millimeter) | Innerer Durchmesser (Millimeter) | Länge (Kilometer) | Trommelartig | |
GYFTY53-12 | 950 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-24 | 950 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-48 | 1000 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-96 | 1150 | 760 | 450 | 2 | Hölzerne Trommel |
GYFTY53-144 | 1300 | 760 | 500 | 2 | Hölzerne Trommel |
Vorbildliches Number | GYFTY53 |
Faserart | G652D |
Faseranzahl | 2~144 |
Loser Rohr Durchmesser | 1.85mm-2.1mm |
Loses Rohr | PBT |
Zentrales Stärkemitglied | FRP |
Wasser, das Band blockiert | Vliesstoff |
Jacke | PET |
Kabeldurchmesser (Nom.) | 12~15mm |
Dehnfestigkeit | 600/1500N |
Zerstampfungs-Widerstand | 300/1000N |
Biegungsradius | Durchmesser 20×Cable (dynamisch) |
Durchmesser 10×Cable (statisch) | |
Betriebstemperatur | -40 | +60℃ |
Kabelmantelmarkierung | ||||||||||
XXXOFC 2021 GYFTY53 XXCORE INSPEKTION XXXXM | ||||||||||
XXXOFC | die Marke der Fertigung, (als Kundenauftrag) | |||||||||
2021 | Fertigungsjahr | |||||||||
GYFTY53 | Kabelart | |||||||||
XXXXM | Kennzeichen für Meter |
Einzelteil | Parameter | |
Fiber-G652D | Dämpfungskonstante | 1310nm dB/km ≤0.4 |
1550nm dB/km ≤0.3 | ||
Außenmantel | Material | MDPE |
Farbe | Schwarz | |
Min. Biegungsradius | Statisch | 10mal verkabeln Durchmesser |
Dynamisch | 20mal verkabeln Durchmesser | |
Wiederholen des Verbiegens | Last: 150N; Zahl von Zyklen: 30 keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. | |
Dehnbare Leistung | Kurzfristig | 1500N der Zusatz attention≤0.1dB, Faserbelastung ≤0.15% |
Zerstampfung | Kurzfristig | 1000N/100mm der Zusatz attention≤0.1dB |
Drehung | Last: 150N; Zahl von Zyklen: 10; Torsionswinkel: ±180° keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. | |
Auswirkung | Auswirkungsenergie: 450g×1m; Radius des Hammerkopfes: 12.5mm; Zahl der Auswirkung: 5 keine offensichtliche Zusatzaufmerksamkeit, kein Faserbruch und kein Kabelschaden. |
Parameter der Einmodenfaser: | |||
Einzelteile | Beschreibung | ||
G.652.D | G.655 | ||
Verminderung (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
(Nach Kabel) | 1550nm | ≤0.22 | ≤0.25 |
KabelGrenzwellenlänge (Millimeter) | ≤1260 | ≤1450 | |
Null-Streuungswellenlänge (Millimeter) | 1300~1324 | ≤1520 | |
Null-Streuungssteigung ([ps/(nm2·Kilometer)]) | ≤0.092 | --- | |
Streuungssteigung (1550nm) ([ps/(nm2·Kilometer)]) | --- | ≤0.0084 | |
1310nm Felddurchmesser (μm) | 8.7~9.5 | --- | |
1550nm Felddurchmesser (μm) | 9.8~10.8 | 9.1~10.1 | |
Kern/plattierte Exzentrizität (μm) | ≤0.6 | ≤0.6 | |
Manteldurchmesser (μm) | 125±0.7 | 125±0.7 | |
Umhüllungsnichtkreisförmigkeit (%) | ≤1.0 | ≤1.0 | |
Beschichtender Primärdurchmesser (μm) | 235~250 | 235~250 | |
(Vor gefärbt werden) | |||
Abnahmeprüfungsniveau (kpsi) | ≥100 | ≥100 | |
Atttenuation mit verbiegendem Verlust (DB) | @1550nm, 25 Millimeter-Radius, 100 Drehungen | ≤0.05 | ≤0.05 |
@1550nm, 16 Millimeter-Radius, 1 Drehung | ≤0.05 | ≤0.05 |
Verminderung und Bandbreite Glasfaser der in mehreren Betriebsarten: | |||||||
Faserart | Verminderung 850/1300nm (20℃) (nach Kabel) | Über fi lled modale Bandbreite | Effektive modale Bandbreite | Anwendungsstützabstand auf (an 850nm) | |||
Typischer Wert | Maximalwert | 850/1300nm | 850nm | 40GBASE-SR4/100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
Einheit | dB/Km | dB/Km | MHz.Km | MHz.Km | m | m | m |
50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
